Forstå 10/13-regelen for skall- og rørvarmevekslere: En guide for nye ingeniører

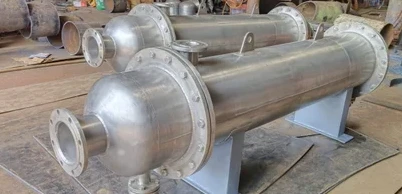

10/13-regelen gir veiledning for å bestemme designtrykk iskall- og rørvarmevekslere.
Enkelt sagt sikrer det at designtrykket på siden med lavere trykk (enten det er skallet eller rørsiden) er satt til minst 10/13 av designtrykket til siden med høyere trykk.
Hvorfor er 10/13-regelen viktig?
Denne regelen spiller en avgjørende rolle for å sikre sikkerheten og effektiviteten til varmevekslere. Ved å følge dette prinsippet minimerer vi risikoen for mekanisk skade, spesielt under uventede hendelser som rørbrudd.
Eksempel: Tenk på designdata for en skall- og rørvarmeveksler der designtrykket på skallsiden er 34 barg og designtrykket på rørsiden er 43 barg. Hvis det oppstår et rørbrudd, vil skallet oppleve et trykk på 43 barg.
Tåler skallet trykket? Ja, det kan det. Skallet har blitt hydrotestet ved 1,3 × 34 barg=44.2 barg. Derfor bør skalldesigntrykket være 10/13 av det maksimale tillatte arbeidstrykket (MAWP) på rørsiden.
I dette tilfellet 10/13 × 43.7=33.6 barg (avrundet opp til 34).
Her er noen nøkkelpunkter knyttet til ASME VIII Div 1
Hydrotest: Etter fremstilling av en trykkbeholder eller varmeveksler, utføres en hydrostatisk test. Denne testen vurderer utstyrets integritet ved å fylle det med vann og påføre trykk.
Testtrykk: ASME VIII Div 1 spesifiserer at testtrykket må være minst 1,3 ganger MAWP.
Konklusjon:10/13-verdien sikrer at selv om trykket på undersiden stiger for å matche den høyere siden, vil det ikke overskride testtrykkgrensen.
En annen måte å sikre sikkerheten til systemet på kan gjøres ved å installere trykkavlastningsventilsystem på nedre trykkside.
Hvis du trenger en tilpasset varmeveksler for spesielle arbeidsforhold (f.eks. ultra-høytrykksstruktur, titanlegeringsmateriale, fler-strømningskanaldesign), kan du sende en forespørsel eller kontakte oss når som helst. Etter grundig-kommunikasjon vil vi levere spesifikke spesifikasjoner og tekniske planer for deg.
E-post:global@gneesteels.com
FAQ
Spørsmål: Hva er 10 13-regelen for skall- og rørvarmeveksler?
A: Enkelt sagt sikrer det at designtrykket på siden med lavere trykk (enten det er skallet eller rørsiden) er satt til minst 10/13 av designtrykket til siden med høyere trykk.
Spørsmål: Hva er fordelene med en skall- og rørvarmeveksler?
A: De har også bemerkelsesverdige vedlikeholdsfordeler: Skall- og rørvarmevekslere har en konstruksjon som egner seg til forenklet vedlikehold, økt sikkerhet og generell problemfri-drift. Utformingen av skall- og rørvarmevekslere gjør at lekkasjer raskt kan identifiseres og beskyttes mot resten av enheten.
Spørsmål: Hva er en varmeveksler og dens funksjon?
A: En varmeveksler er et system som brukes til å overføre varme mellom en kilde og en arbeidsvæske. Varmevekslere brukes både i kjøle- og oppvarmingsprosesser. Væskene kan separeres av en solid vegg for å forhindre blanding, eller de kan være i direkte kontakt.
Spørsmål: Hva er de tre typene varmevekslere?
A: Den konstruksjonsbaserte-klassifiseringen kategoriserer varmevekslere basert på deres fysiske struktur og design. Den inkluderer typer som skall- og rør-, plate- og rørvarmevekslere med ribber, hver med distinkte egenskaper og fordeler i varmeoverføringsapplikasjoner.
Spørsmål: Hvor bruker du en varmeveksler?
A: Varmevekslere brukes i en rekke bruksområder, inkludert klimaanlegg, kjemiske anlegg, petrokjemiske anlegg, petroleumsraffinerier, kraftstasjoner, prosessering av naturgass, kjøling, kloakkbehandling og romoppvarming.
