Festemidler







Stålstrukturfester er boltsammenstillinger – matchede bolter, muttere og skiver – produsert i henhold til strenge mekaniske og dimensjonale standarder for sikkerhetskritiske-forbindelser i stålbygninger, broer og overføringstårn. To koblingstyper gjelder: lager-type, der bolter ligger an mot tilkoblede plater (sekundær innramming, purlins), og glidning-kritisk, der forspente bolter klemmer skjøteflater mot reverserings- eller utmattingsbelastninger (primær bjelke-til-søyleforbindelser). For-oppspenning oppnås via dreiemoment-kontroll eller vri{10}}av bolter (F1852).



Standarder inkluderer ASTM F3125 (A325/A490/F1852 tunge sekskantede konstruksjonsbolter), F1554 (ankerbolter), EN 14399 og GB/T 1228–1231. Karakterene varierer fra 4,8 til 10,9/12,9. Belegget må samsvare med kvalitet og miljø: varm-dypgalvanisering for opptil 8,8 (korrosjonsbeskyttelse), dacromet/mekanisk galvanisering for 10.9+ (forebygging av hydrogensprøhet).







GNEE produserer strukturelle boltsammenstillinger i henhold til de fire gjeldende standardene nedenfor. Hver standard styrer et spesifikt regionalt marked - karakterer er ikke utskiftbare. Bruk denne referansen for å matche prosjektspesifikasjonen din til riktig standard og karakter.



Standard	Opprinnelse	Karakter	Min. Strekk	Typisk applikasjon
ASTM F3125 A325	Nord-Amerika	—	120 ksi (827 MPa)	Boltede stålskjøter, bygningsrammer, broer
ASTM F3125 A490	Nord-Amerika	—	150 ksi (1040 MPa)	Primære forbindelser med høy-styrke, tunge fagverk
ASTM F3125 F1852	Nord-Amerika	—	120 ksi (827 MPa)	Vri-av bolten for gli-kritiske forbindelser
ASTM F1554	Nord-Amerika	36 / 55 / 105	60 / 75 / 125 ksi	Ankerbolter for fundament forankring
EN 14399 HR	Europa	8.8 / 10.9	800 / 1040 MPa	Europeisk-standard strukturell bolting
EN 14399 HV	Europa	10.9	1040 MPa	Sekskants-sokkelenheter for forstrakte skjøter
GB/T 1228–1231	Kina	8.8s / 10.9s	800 / 1040 MPa	Kinesisk-standard stålkonstruksjoner, broer
ISO 898-1	Internasjonal	4.8–12.9	400–1220 MPa	Mekanisk egenskaps grunnlinje for alle karakterer







Å velge en strukturell feste er en tre-avgjørelse: hodestil og fremdriftsmetode, materiale, deretter gradering og overflatebehandling. Hvert trinn begrenser utvalget for å matche tilkoblingstypen, belastningskravet og tjenestemiljøet.



Hodestiler og kjøremetoder



Ved strukturell bolting bestemmer hodestilen klemlastfordeling og installasjonsverktøy. De seks typene nedenfor dekker de fleste konstruksjonsstålforbindelser.



Hodestil		Kjøremetode	Strukturell applikasjon

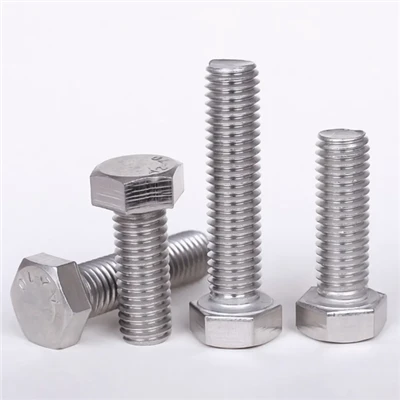

Tung sekskant		Hydraulisk momentnøkkel eller slagpistol	ASTM F3125 A325/A490 primære koblinger — bred lagerflate fordeler klembelastningen over tilkoblede lag
Vri-Av (TC) F1852		Elektrisk TC bolt pistol; spline klipper av ved målforspenning	Slip-kritiske og for-forspente koblinger – felt-verifiserbar installasjon, ingen momentkalibrering nødvendig
Ankerbolt		Skiftenøkkel eller muttertrekker; støpt-inn eller boret-innstilling	ASTM F1554 fundamentforankring — L-bend, J-bøy eller headed konfigurasjoner for søylebunnplater
Stikkontakt		unbrakonøkkel (sekskantnøkkel)	Mekaniske-forbindelser, feste av bunnplater og sekundære konstruksjonselementer; egnet for bruksområder der et kompakt sylindrisk hode med sekskantet drev foretrekkes fremfor et stort eksternt sekskanthode
Forsenket		Phillips eller sekskantsokkel	Arkitektoniske og gangbroforbindelser der flate er nødvendig for estetikk eller klaring
Flensbolt		Skiftenøkkel eller stikkontakt	Sekundære strukturelle forbindelser — integrert flens fordeler lasten uten separat skive, raskere installasjon



Materialreferanse



Strukturelle festematerialer velges etter styrkeklasse og servicemiljø. De fire materialene nedenfor dekker bruksområder for konstruksjonsstål fra generell innramming til marine-forbindelser.



Materiale	Standard referanse	Typisk karakter	Tjenestemiljø
Karbonstål	ASTM F3125 A325, ISO 898-1	4.8 / 8.8	Generelle strukturelle forbindelser, innendørs eller belagt for utendørs bruk. Lav pris, høy styrke, krever belegg
Legert stål	ASTM F3125 A490, ISO 898-1	10.9	Primærforbindelser med høy-styrke, broer, tunge fagverk. Slukket og temperert; krever dacromet eller mekanisk galvanisering – ingen varm-forsinking (fare for sprøhet av hydrogen)
Forvitringsstål	ASTM F3125 A325 Type 3 / A490 Type 3	8,8 / 10,9 ekv.	Atmosfærisk korrosjonsbestandighet som matcher A588 forvitrende stålkonstruksjoner - danner et beskyttende oksidlag, ingen belegg nødvendig
Rustfritt stål 304	ASTM F593, A2-70	A2-70	Utendørs, mat, generell korrosjonsservice. Ikke anbefalt for klorid/marin eksponering



Grad og overflatebehandling



Det siste trinnet tilpasser festekvalitet og belegg til forbindelsens belastningsbehov og miljøeksponering. Karakter bestemmer strekkfasthet; overflatebehandling bestemmer korrosjonsbestandighet og levetid.



Belegg	Passende karakter	Miljø	Note
Svart / Vanlig	4.8–12.9	Innendørs, beskyttede konstruksjoner	Laveste pris, ingen korrosjonsbeskyttelse
Sink-belagt	4.8–8.8	Innendørs eller mild utendørs	Tynt belegg, begrenset korrosjonsbestandighet
Varm-Dip galvanisering	Opp til 8.8	Utendørs, industri, kyst	Tungt belegg, 50+ års levetid i de fleste miljøer
Dacromet / Mekanisk galvanisering	10.9–12.9	Utendørs,-applikasjoner med høy styrke	Hydrogensprøhet trygt for bolter av høy-kvalitet
Værtype 3	8,8 / 10,9 ekv.	Atmosfæriske korrosjonssoner, A588 stålkonstruksjoner	Selv-helbredende oksidlag, ingen belegg nødvendig







GNEE-konstruksjonsbolter har blitt eksportert til prosjekter over hele Asia, Midtøsten, Sør-Amerika og Afrika – som støtter høy-stålrammer, broforbindelser, kraftoverføringstårn og industrianlegg. Hver forsendelse samsvarer med den eksakte standarden, karakteren og stedets-belegget som kreves av lokale forskrifter og prosjektspesifikasjoner.





Stålstrukturfestene våre produseres gjennom et komplett-husproduksjonssystem, fra råstål til ferdig produkt. Den viktigste produksjonsprosessen inkluderer:







GNEE verifiserer kvalitet i hvert produksjonsstadium – ikke bare ved sluttinspeksjon. Hvert trinn har sin egen standard, metode og akseptkriterier, med testrapporter (EN 10204 3.1) utstedt per batch.



Scene	QC-vare	Standard	Metode
Råstoff	Kjemisk sammensetning, mekaniske egenskaper	ASTM F3125, GB/T 3098.1, EN 10204 3.1	Spektrometer, strekk per varme
Forming	Dimensjoner, overflatesprekker	ISO 4759-1	Første-artikkel + per 200 stk, MT
Tråd	Stigningsdiameter, gjengetilpasning	ISO 965, GB/T 197	Go/no-go-måler i henhold til ASTM F3125
Varmebehandling	Hardhet, mikrostruktur, strekk- og bevisbelastning	ASTM F3125, ISO 898-1	HRC per batch, strekk per ovn, metallografisk
Flate	Beleggtykkelse, hydrogensprøhet, trådtilpasning	ASTM F1941, A153	Magnetisk måler, HE-test 10.9+, gå-måler
Finale	Sikkerhetslast, strekk, kilelast, hardhet, dimensjoner	ASTM F3125, EN 14399, ISO 898-1	EN 10204 3.1 MTC, prøver 2 år, SGS/BV/TUV EN
Emballasje	Merking, fuktbeskyttelse, segregering	Intern standard	VCI + tørkemiddel, varme-nummeretikett, laster bilder











Utover standard katalogstørrelser, kan GNEE produsere ikke-standardfester til dine tegninger, prøver eller tekniske krav – med toleransekontroll og inspeksjonsregistreringer.







Alle stålkonstruksjonsfester pakkes som matchende sammenstillinger (bolt + mutter + skive), merket for full sporbarhet og sendes med fullstendig dokumentasjon for å sikre jevn fortolling og -installasjon på stedet.



Emballasje og frakt

Scene	Pakkemetode	Beskyttelse
Boltemontering	Bolter, muttere og skiver er pakket som matchende sett i henhold til ASTM F3125 – hver enhet inneholder én bolt, én mutter og nødvendige skiver, noe som eliminerer-uoverensstemmelse på stedet	—
Inneremballasje	5-lags bølgepappkartonger (350–500 kg), vevde poser (25–50 kg), eller små poser (1–5 kg) – valgt etter produktstørrelse og bestillingsvolum	Galvaniserte og svarte overflater pakket med VCI-poser og tørkemiddel for å forhindre hvitrust og fuktighetskorrosjon under 30–45 dagers havtransport
Spesiell beskyttelse	Gjengede ender, vridde-av splines og ankerboltbend er beskyttet med plasthetter eller treklosser for å forhindre transportskader	Forvitringstype 3-overflater pakket med rust-hemmende papir for å bevare beskyttende oksidlag
Palletering og lasting	Kartonger stablet på ISPM-15 varme-behandlede paller (1200×1000 mm eller 1100×1100 mm), krympeinnpakket og stroppet for containeroptimalisering	—

Merk: Hver pakke er merket med: produktnavn, standard (ASTM F3125 / F1554 / GB), klasse (A325 / A490 / 8.8 / 10.9), størrelse (M), mengde, partinummer, varmenummer og destinasjonsprosjektnavn.



Ledetid

Kategori	Standard ledetid	Egendefinert ledetid
Standardstørrelser (M12–M36, A325/A490/8.8/10.9)	15–25 dager	25–35 dager (spesielle belegg, tilpasset emballasje)
Ikke-standardstørrelser (M36–M64)	25–35 dager	30–45 dager (tilpasset gjenging, bøying, hodestil)

Merk: Ledetid beregnes fra tegningsbekreftelse og depositumkvittering. Rush-produksjon er tilgjengelig på forespørsel.



Fraktbetingelser og dokumentasjon

Punkt	Detalj
Incoterms	FOB (Tianjin), CIF, DDP
Forsendelsesmetoder	FCL (20'GP / 40'GP / 40'HQ), LCL for små bestillinger, luftfrakt for presserende prosjekter
Eksporter dokumentasjon	Kommersiell faktura, pakkeliste (oppdeling av kartong-nivå), konnossement (B/L), opprinnelsessertifikat (CO)
Kvalitetsdokumentasjon	EN 10204 3.1 MTR per batch, rapport om beleggtykkelse, tredjeparts inspeksjonssertifikat (SGS / BV / TÜV)
Fortolling	Full eksportdokumentasjon levert; tredjepartsinspeksjon av SGS, BV eller TÜV støttes
Multi-produktkonsolidering	Konsolider med strukturelle stålelementer (bjelker, søyler, takstoler, grener, avstivninger) for å optimalisere logistikkkostnadene for full-prosjektanskaffelse

Merk: Konsolidert forsendelse med strukturelle stålkomponenter er tilgjengelig for å optimalisere logistikkkostnadene for full-prosjektanskaffelse.







Som en av de mest profesjonelle produsentene og leverandørene av festemidler i Kina har vi verdens-ledende produksjonsutstyr og sterke produksjonsevner. Vær trygg på å kjøpe tilpassede festemidler til konkurransedyktig pris fra fabrikken vår. For tilbud, kontakt oss nå.
